2.9 Utilisation de l’arborescence thématique

Dans ce chapitre, nous allons traiter de l’utilisation de l’arborescence thématique, pour gérer les données qui vont s’afficher dans un synoptique d’hypervision.

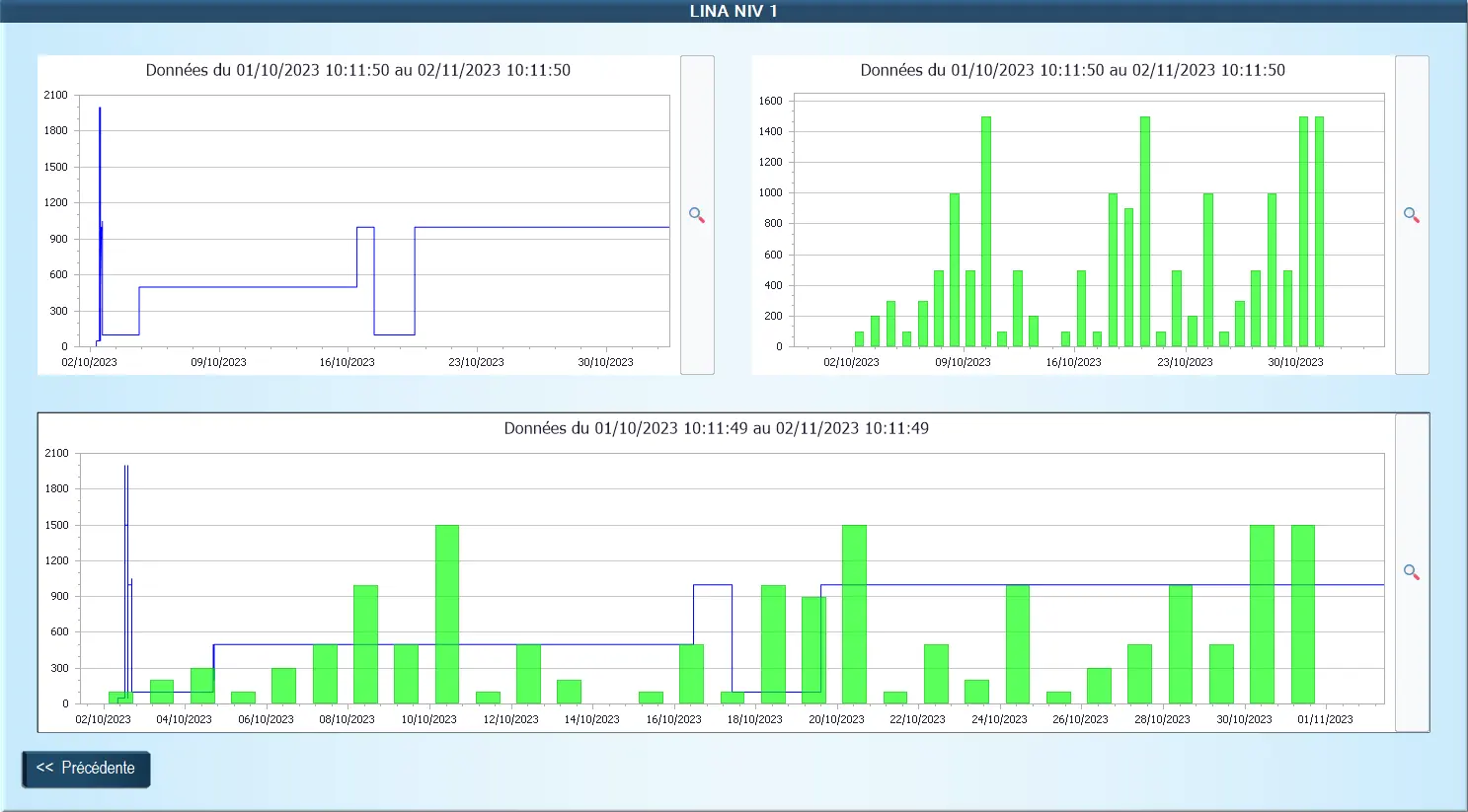

Figure 146 : Vue page d’hypervision 3

Pour ce faire nous allons créer les dossiers dans l’arborescence thématique et y classer les courbes et les compteurs.

Figure 147 : Accès menu courbes

Clic Référentiel > Mesurer > Courbe

Dans l’arborescence thématique :

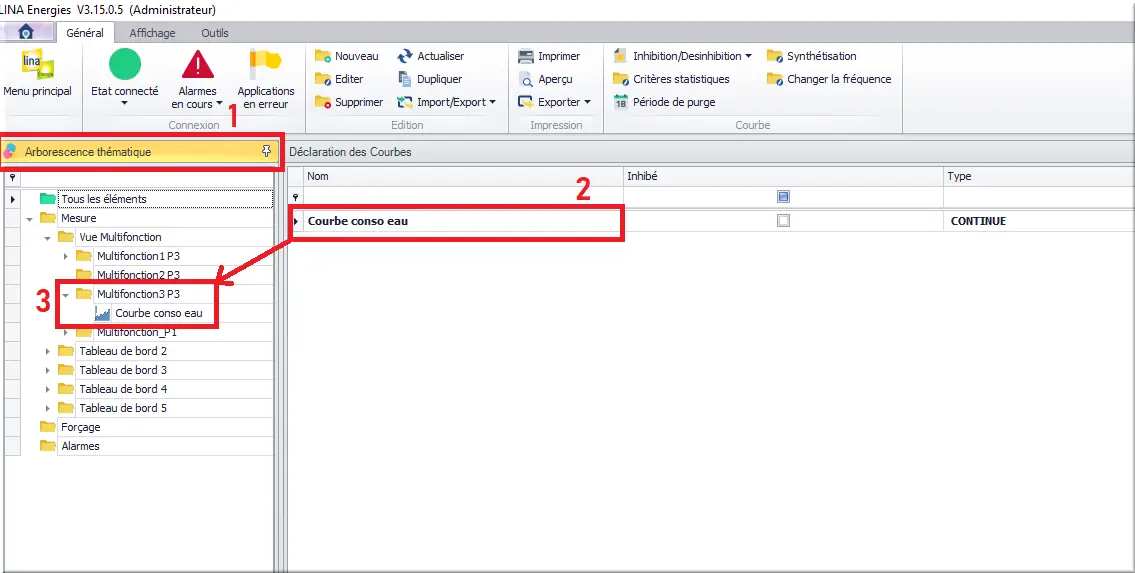

Figure 148 : Arborescence thématique des courbes

1. Créer dans le dossier « Mesure » un sous-dossier « Vue Multifonction », qui va regrouper l’ensemble des vues multifonctions. Sous ce dossier, créer un nouveau sous-dossier « Multifonction3P3 » qui va regrouper les fonctions que l’on veut afficher dans la vue 3 de la page 3 ;
2. Ranger Courbe conso eau ;
3. dans le Dossier : Mesure\Vue Multifonction\Multifonction3P3.

Dans l’arborescence thématique :

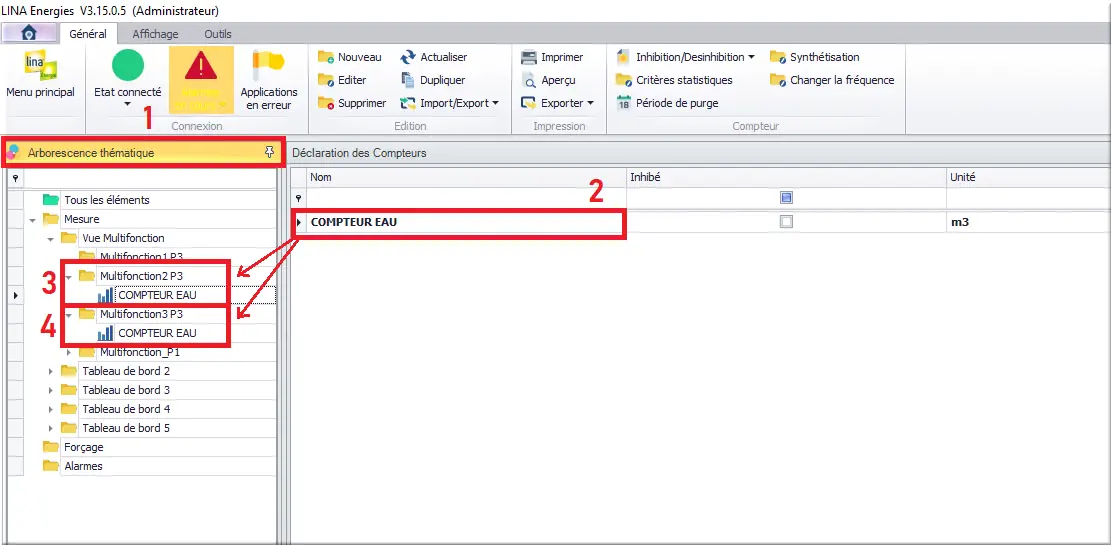

Figure 149 : Arborescence thématique des compteurs

1. Créer dans le dossier « Mesure\Vue Multifonction », un sous-dossier « Multifonction2P3 » qui va regrouper les fonctions que l’on veut afficher dans la vue 2 de la page 3 ;
2. Ranger COMPTEUR EAU ;
3. dans les Dossiers : Mesure\Vue Multifonction\Multifonction2P3 et Mesure\Vue Multifonction\Multifonction3P3.

Retourner dans :

Figure 150 : Menu Hypervision

Clic Référentiel > Piloter > Hypervision
Insérer 3 vues multifonctions dans un nouveau synoptique d’hypervision.
Les nommer respectivement : Multifonction 1, Multifonction 2, Multifonction 3.

Dans l’onglet Animation :

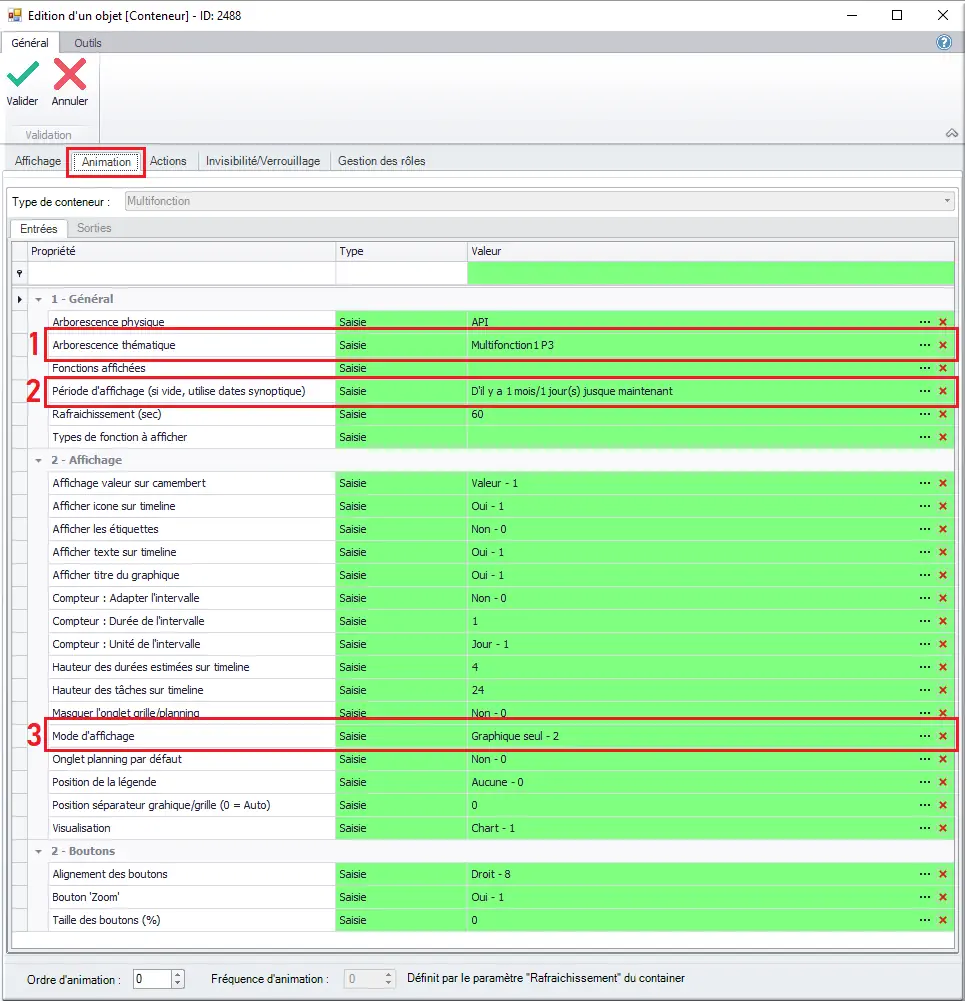

Figure 151 : Edition animation objet multifonction

1. Sélectionner le sous-dossier correspondant dans l’arborescence Thématique, par exemple : pour l’objet « Multifonction 1 » sélectionner le sous-dossier « Multifonction1 P3 » ;
2. Sélectionner la période d’affichage souhaitée ;
3. Sélectionner le mode d’affichage « Graphique seul ».

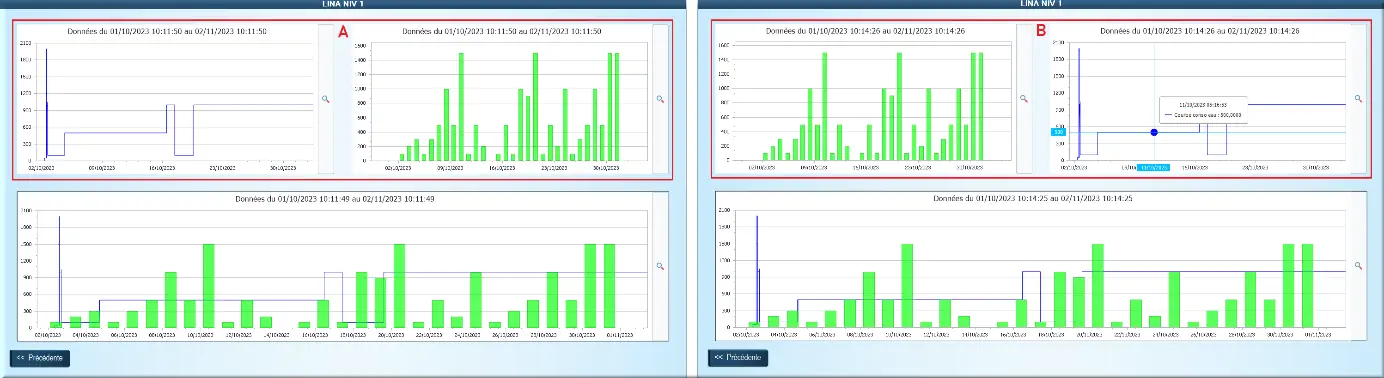

Figure 152 : Comparatif des vues multifonctions

1. Dans l’exemple ci-dessus, à l’intérieur de la vue A, la courbe est à gauche et le compteur à droite ;
2. C'est inversé dans la vue B.

En utilisant l’arborescence thématique, il est possible de modifier les données qui vont apparaître dans les vues multifonctions en déplaçant les courbes et les compteurs dans les sous-dossiers :

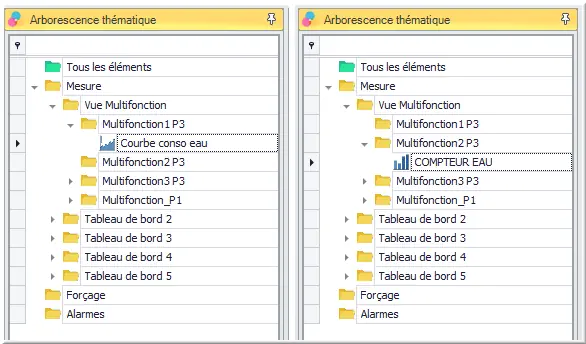

Figure 153 : Disposition des fichiers Vue multifonction A

Pour obtenir l’affichage de la vue multifonction A :

1. La courbe est placée dans le sous-dossier « Multifonction1 P3 » ;
2. Le compteur est placé dans le sous-dossier « Multifonction2 P3 ».

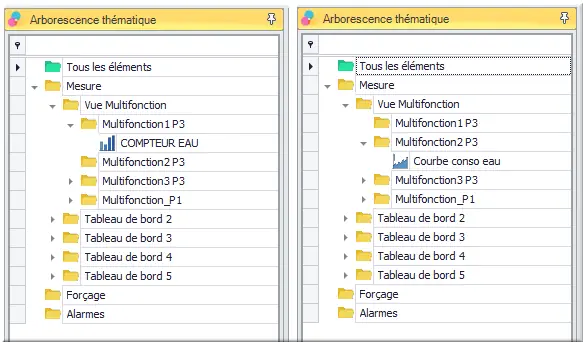

Figure 154 : Arbo thématique Vue multifonction B

Pour obtenir l’affichage de la vue multifonction B :

1. Le compteur est placé dans le sous-dossier « Multifonction1 P3 » ;
2. La courbe est placée dans le sous-dossier « Multifonction2 P3 ».

L’arborescence thématique contient les fonctions de base de LINA plus générales à l’ensemble du projet telles que mesure, énergie, forçage, process, sécurité, vues multifonctions. Une fonction de compteur, courbe, évènement, alarme peut être présente dans plusieurs dossiers et ainsi être utilisée dans plusieurs outils d’analyse ainsi que dans plusieurs synoptiques simultanément.
